В чем разница между однофазными и трехфазными устройствами защиты от повышенного и пониженного напряжения

В промышленных и коммерческих энергосистемах выбор подходящегоустройства защиты от повышенного и пониженного напряженияпомогает защитить оборудование и поддерживать стабильную работу. Хотя принципы работы однофазных и трехфазных устройств защиты схожи, они различаются по конструкции, применимым сценариям и характеристикам. В данной статье будут проанализированы различия между этими двумя типами протекторов с точки зрения практического применения.

Прежде чем понять различия между этими двумя типами устройств защиты, нам необходимо сначала понять основные концепции однофазного и трехфазного электричества, а также их связь с устройствами защиты от повышенного и пониженного напряжения.

Разница между однофазным и трехфазным электричеством

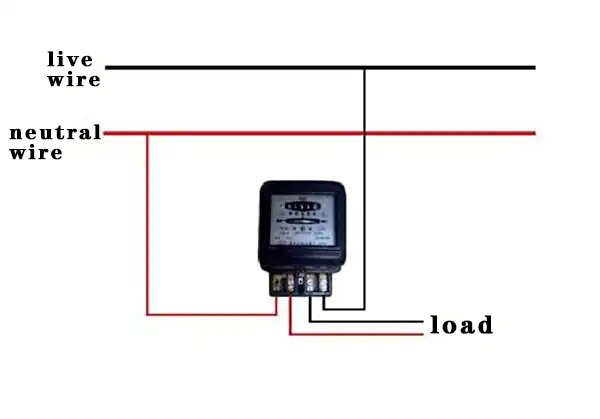

Однофазное электричество

• Структура: Состоит из одного провода под напряжением (L) и одного нейтрального провода (N). Иногда для безопасности добавляют заземляющий провод.
• Напряжение: обычно 220 В (Азиатско-Тихоокеанский регион) или 110 В (Америка).
• Сценарии применения: В основном используется для освещения, бытовой техники (например, холодильников, кондиционеров) и мелкого оборудования.
• Характеристики: Простая конструкция, низкая стоимость, но относительно низкая стабильность источника питания. Подходит для маломощных нагрузок.

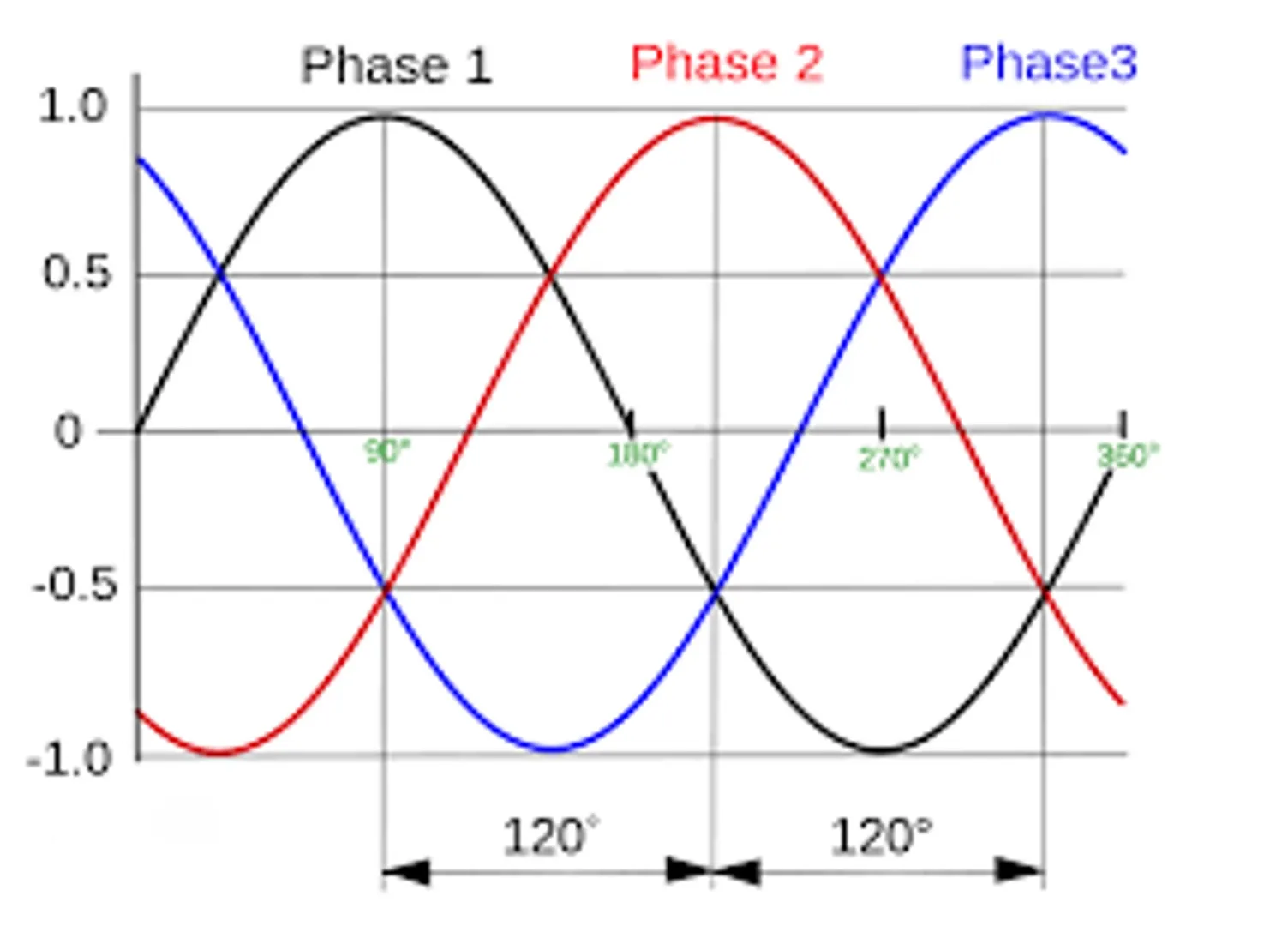

Трехфазное электричество

• Структура: Состоит из трех проводов под напряжением и одного нейтрального провода. Иногда добавляется заземляющий провод.
• Напряжение: обычно 380 В, подходит для промышленности, крупного оборудования и мощных нагрузок.
• Сценарии применения: Используется на заводах, для больших двигателей, компрессоров, промышленного оборудования и т. д.
• Характеристики: Стабильный источник питания, высокая эффективность, способность выдерживать более высокую мощность. Однако конструкция более сложна и требует профессионального монтажа и обслуживания.

После понимания основных различий между двумя электрическими системами становится легче понять функциональные различия между двумя типами устройств защиты от повышенного и пониженного напряжения.

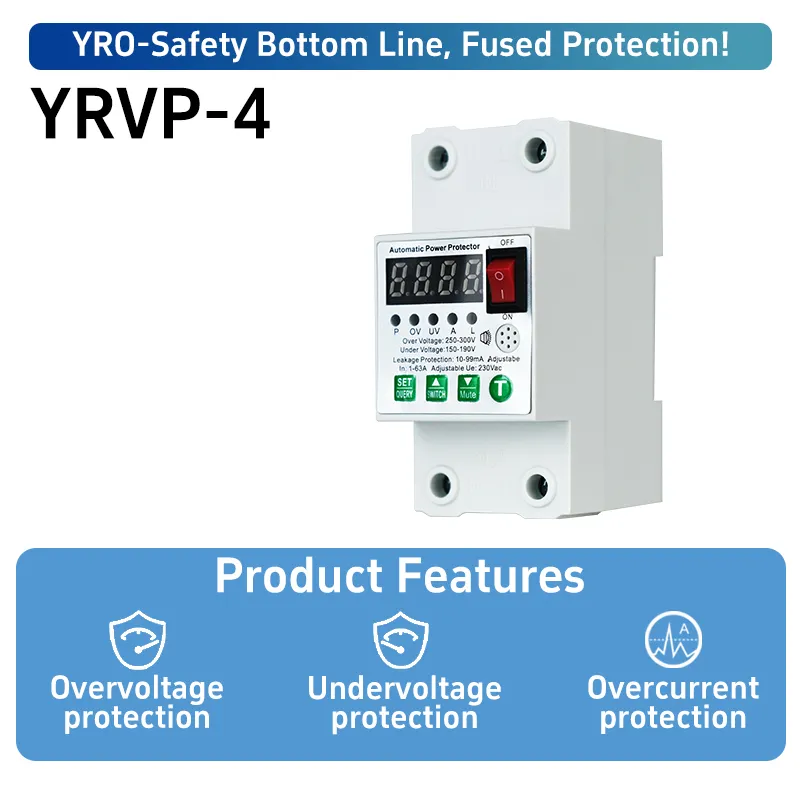

Различия между однофазными и трехфазными устройствами защиты от повышенного и пониженного напряжения

Напряжение

Основное различие между этими двумя типами защитных устройств заключается в системах напряжения, к которым они применимы:однофазные предохранителииспользуются в однофазных системах, в то время кактрехфазные предохранителииспользуются в трехфазных системах.

Защита

Структура однофазного защитного устройства относительно проста. Ему необходимо контролировать только однофазное напряжение, и он выполняет относительно единственную функцию, не имея возможности защиты от обрыва фазы. Трехфазное устройство защиты должно одновременно контролировать трехфазное напряжение, а также обнаруживать последовательность фаз и условия обрыва фазы. Таким образом, он имеет функции защиты от потери фазы и обрыва фазы, что делает его функциональность более комплексной.

Электропроводка

Однофазные устройства защиты обычно доступны в конфигурациях 1P или 2P. Версия 1P защищает только фазовую линию, а версия 2P защищает как фазовую, так и нейтральную линию, обеспечивая более комплексную защиту.

Трехфазные устройства защиты доступны в конфигурациях 3P или 4P. Версия 3P защищает только три фазы, а версия 4P защищает все три фазы плюс нейтральный провод. Конфигурация 4P обычно рекомендуется для полной защиты, особенно в средах, где отказ нейтральной линии может привести к значительному повреждению.

Заключение

Для защиты электрооборудования при отклонениях напряжения используются как однофазные, так и трехфазные устройства защиты от повышенного и пониженного напряжения, но они различаются принципами проектирования и сценариями применения. Однофазные защитные устройства в основном используются в жилых или небольших коммерческих помещениях. Их структура относительно проста, а стоимость ниже, что делает их пригодными для обычных однофазных цепей. Трехфазные устройства защиты могут контролировать состояние многофазного напряжения и обеспечивать баланс фаз. Они обычно используются в промышленных энергосистемах и подходят для применения в трехфазных цепях.

При выборе устройства защиты рекомендуется всесторонне учитывать фактический тип источника питания, требования к нагрузке, условия установки и потенциальные потребности в будущем расширении.
