Как разъединитель предотвращает обратное питание сети и генератора во время двойного переключения мощности?

В системах электроснабжения, использующих как муниципальное электричество, так и генераторы, безопасное переключение источников питания является эксплуатационным требованием, которое необходимо строго соблюдать. В процессе переключения двойного источника питания обратная подача питания представляет собой риск, требующий особого внимания. Если электрическая энергия течет в обратном направлении от одного источника питания к другому, это создаст угрозу безопасности персонала, приведет к выходу из строя оборудования и приведет к проблемам с соблюдением требований.

Почему необходимоДвойные переключатели мощностиАбсолютно предотвратить обратное кормление?

Обратное питание возникает, когда два независимых источника питания соединяются между собой, в результате чего ток течет в непредусмотренных направлениях. Предположим, что гроза вызывает отключение электроэнергии во всем здании, и управляющий зданием запускает резервный генератор, но неправильная операция переключения приводит к тому, что электричество течет обратно в линии электроснабжения, которые должны быть обесточены. Это явление представляет собой обратную подачу электроэнергии, которая создает невидимую опасность для обслуживающего персонала сети. Кроме того, при внезапном восстановлении электроснабжения генератор может подвергнуться аномальным скачкам напряжения, что потенциально может привести к его повреждению.

Как решить проблему безопасного переключения двух источников питания?

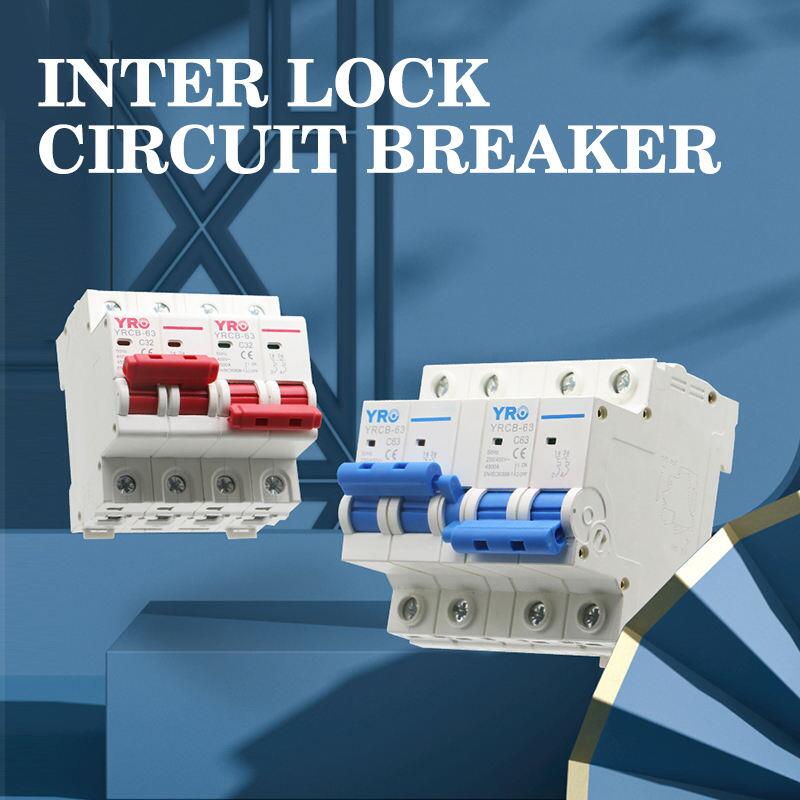

Механическая блокировка

Механическая блокировка является одной из наиболее фундаментальных, но важных конструкций безопасности при двойной изоляции питания, и ее рабочая логика очень проста:

• Одновременно можно подключить только один источник питания.
• Когда один источник питания находится в закрытом состоянии, другая сторона структурно принудительно блокируется.
• Это исключает возможность параллельного подключения двух источников питания с физической точки зрения.

Такой подход к проектированию гарантирует, что даже если оператор допустит ошибку, не возникнет мгновенной ситуации, когда два источника питания будут подключены параллельно или наоборот.

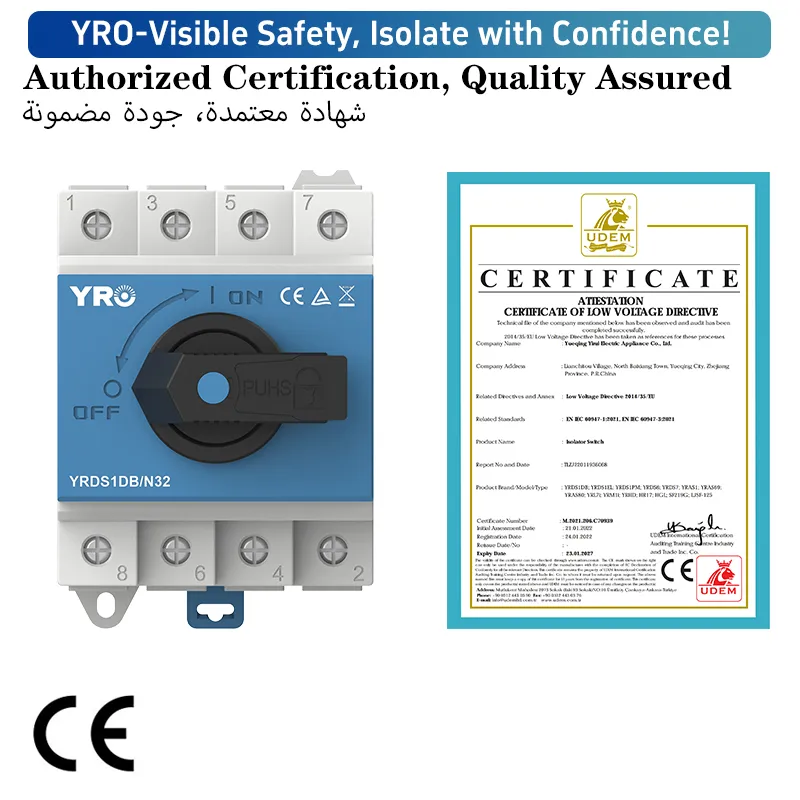

Разъединительный переключатель

В приложениях с двойной коммутацией мощности разъединитель не просто выполняет функцию «включения или отключения тока». Его основная ценность заключается в использовании механической конструкции для принудительной изоляции источника питания.

При нахождении контактов разъединителя в положении «Разомкнуто» (лезвия подняты) образуется разрыв цепи, и ток не может пройти. В положении «Закрыто» (лезвия опущены) образуется замкнутая цепь, позволяющая току свободно течь между двумя сторонами. Этот аппаратный подход значительно снижает вероятность возникновения обратной подачи из-за ошибки оператора или ненормальных условий.

Соответствие, приемка и долгосрочная надежность

С точки зрения приемки и обслуживания разъединители по-прежнему имеют очевидные преимущества. Его четко видимое отключенное состояние позволяет инспекторам интуитивно подтвердить, достигла ли система эффективной изоляции.

С точки зрения долгосрочной эксплуатации надежная физическая изоляция также помогает уменьшить поражение электрическим током, которому подвергается оборудование, повысить стабильность системы и продлить общий срок службы.

Заключение

В любой системе двойного электропитания, в которой используется как сетевое питание, так и генератор, предотвращение обратной подачи питания между ними является фундаментальным требованием безопасности. Когда разъединитель используется вместе с соответствующим устройством блокировки, он может обеспечить основную гарантию достижения этой функции безопасности.

Независимо от того, выбираете ли вы простую механическую блокировку для дома или систему автоматического преобразования для критически важного места, основной принцип работы один и тот же: перед подключением одного источника питания сначала физически и визуально подтверждается, что другой источник питания полностью отключен.

Переключение мощности предназначено не только для поддержания бесперебойного электропитания, но также связано с тем, всегда ли электрическая энергия передается по безопасному и правильному пути.
