Какие электрические компоненты обычно включены в распределительную коробку?

Как жизненно важная часть сегодняшней энергосистемы, распределительные ящики выполняют две важные задания: обеспечение питания туда, где она необходима, и защита от опасностей от электричества. Вы найдете их на фабриках, офисных зданиях и даже домах, с автоматическими выключателями, предохранителями и другими важными компонентами, установленными внутри. Эти компоненты работают вместе, как хорошо скоординированная команда для достижения той же цели. Поддерживая устойчивую подачу электроэнергии, они постоянно контролируют разломы и действуют быстро, чтобы остановить потенциальные проблемы, прежде чем нанести реальный вред.

Каковы общие электрические компоненты в распределительной коробке и каковы их функции?

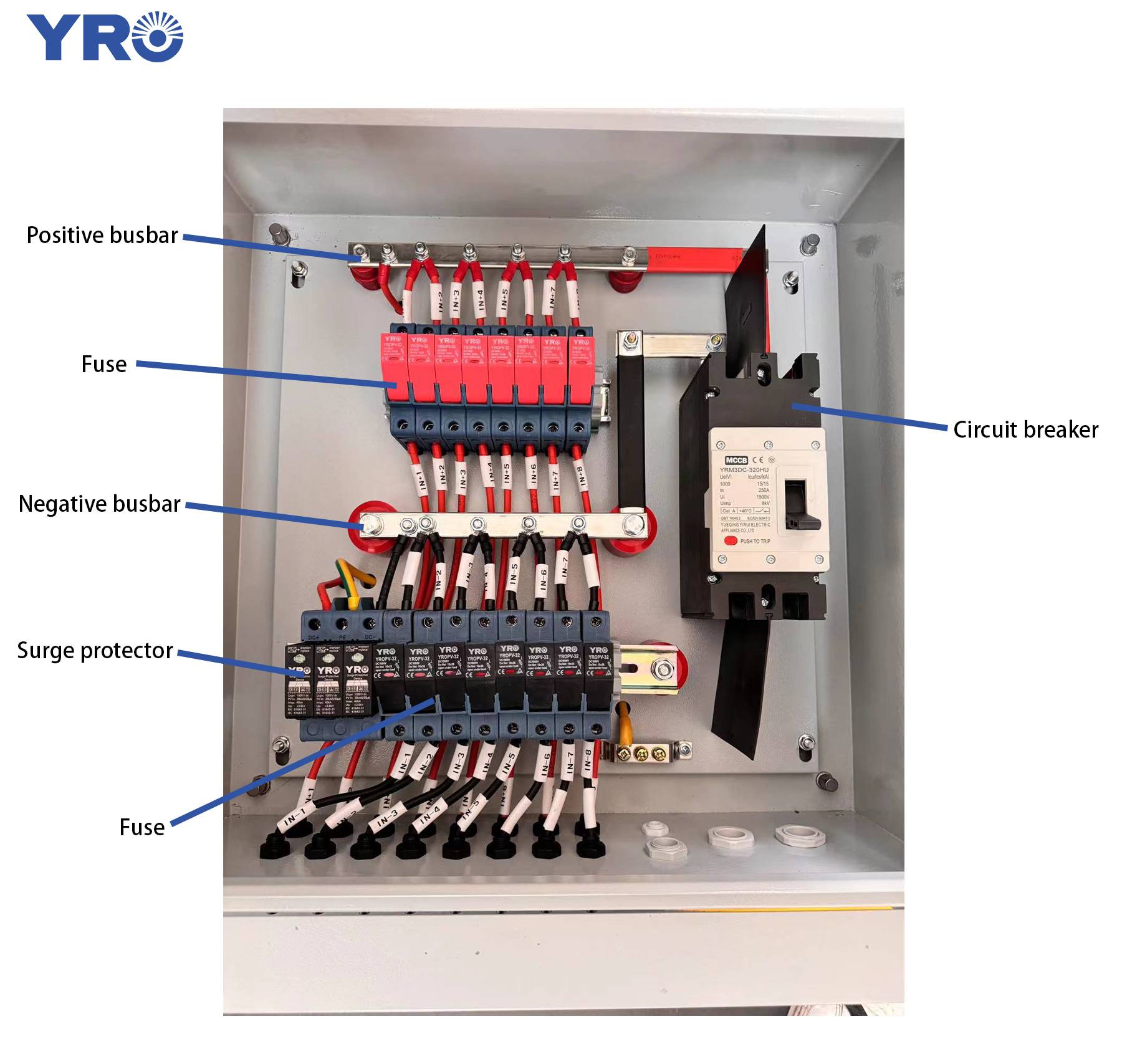

Откройте обложкураспределительный ящики ослепительный набор компонентов появляется. Мы объясним их функции в порядке сверху вниз и слева направо.

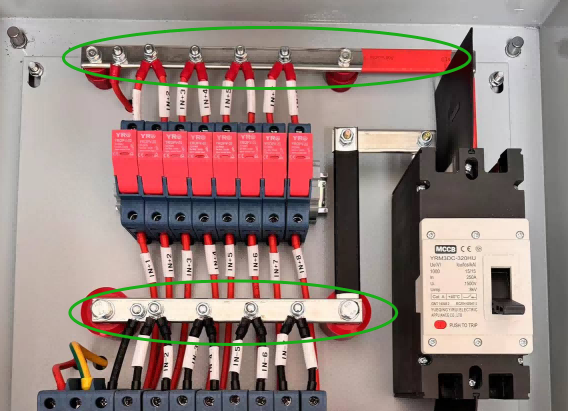

1. Бусбар

Автобус - это проводящий компонент враспределительный ящикЭто отвечает за соединение положительных и негативных дирижеров. Автобус часто сделан из меди. Поскольку медь обладает превосходной электропроводностью, она позволяет питание плавно течь, снижает потерю мощности и повышает эффективность передачи мощности. Кроме того, медь также обладает высокой механической прочностью и может противостоять большим нагрузкам тока, что важно для поддержания стабильной работы электроэнергии.

Чтобы улучшить производительность шины, он обычно покрыт слоем олова. Олово может предотвратить окисление меди в течение длительного времени, избегая увеличения контактной сопротивления, вызванной окисленным слоем. Кроме того, оловянное покрытие уменьшает вероятность вздутия и появления, делая электрические соединения более безопасными.

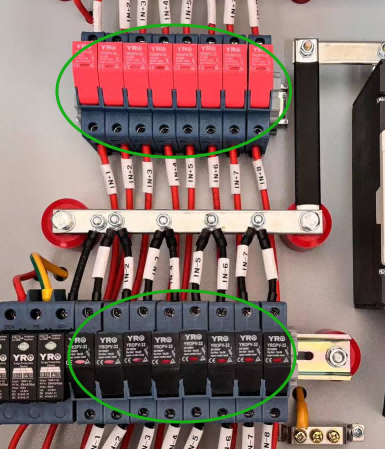

2. предохранитель

Основная функцияпредохранительявляется то, что когда ток превышает номинальную стоимость предохранителя,держатель предохранителяЯдро будет таять из -за перегрева, тем самым отключив ток и защищая цепь. Вы можете видеть, что здесь есть два ряда предохранителей. Красная строка выше подключена к положительному полюсу, а черный ряд ниже подключен к отрицательному полюсу. В электрических соединениях красный обычно представляет положительный полюс, а черный представляет отрицательный полюс. Чтобы избежать ошибок проводки, дизайн внешнего вида предохранителей Yro также следует за этим принципом, используя красные и черные соответственно, что делает проводку более интуитивной. Таким образом, просто наблюдая за цветом, вы можете четко определить соответствующее положение подключения, повышая точность и безопасность установки.

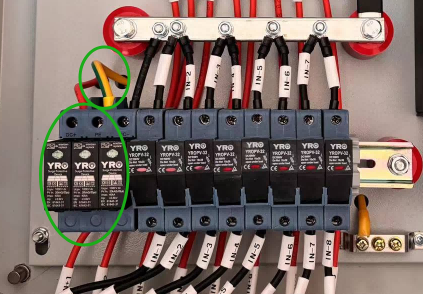

3. молния

Двигаясь дальше, установлен рядом с черным предохранителеммолнияПолем Его основная функция заключается в предотвращении повреждения электрического оборудования путем переходных перенапряжений (скачков). Во время работы оборудования, если вы заметили, что индикатор светится намолнияПоворачивается красным, это означает, что он испытал сильный всплеск удара, такой как удар молнии или самоохранитель, из -за ненормально высокого тока. На этом этапе нам нужно немедленно проверить рабочее состояние другого электрического оборудования, чтобы убедиться, что они не затронуты. Также важно проверить, необходимо ли заменить сам SPD, чтобы убедиться, что он все еще может обеспечить эффективную защиту впоследствии.

Осторожные студенты могут заметить, что в распределительной коробке, в дополнение к красным и черным проводам, есть также исключительно заметная желтая зеленая проволока. Этот провод подключен к аресте молнии и служит землей. Заземление является очень важной частью электрической безопасности, это может быть оборудование из -за неисправностей или утечки электроэнергии, производимой током, безопасно в землю, чтобы избежать потенциальных опасностей для электрического оборудования и персонала. Следовательно, этот желто -зеленый проволока известна как заземляющий проволоку, и его роль заключается в том, чтобы ток не будет проходить через оболочку оборудования к персоналу, чтобы защитить систему и безопасность пользователей.

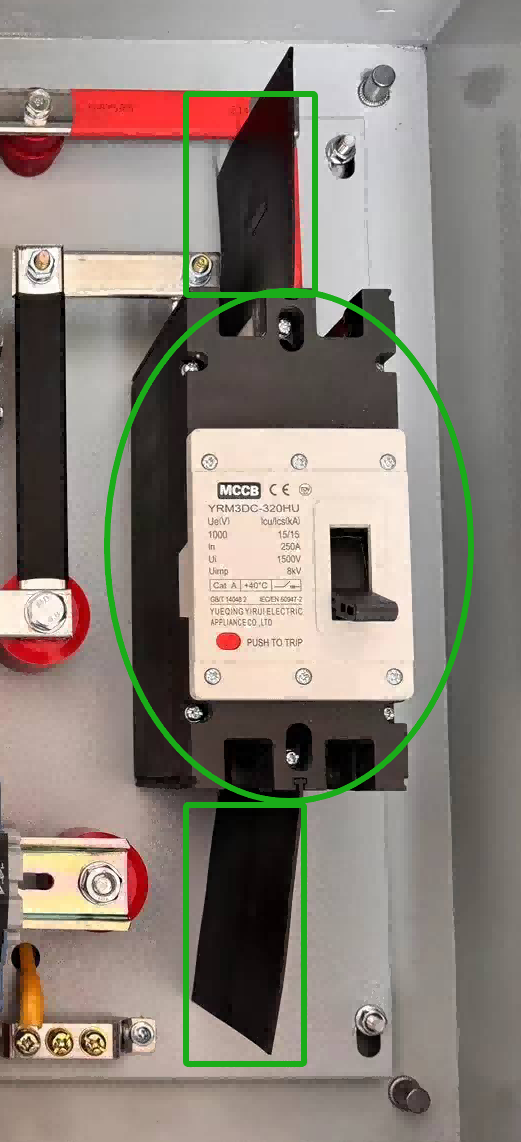

4. Выключатель цепи

Наш взгляд движется кавтоматический выключательсправа. Выключатель схемы является важным компонентом в распределительной коробке и в основном используется для открытия и закрытия цепей. Если напряжение слишком высокое или ток слишком велик, выключатель схемы автоматически отключается, тем самым защищая безопасность цепи и оборудования.

Рядом с автоматическим выключателем есть две черные вещи. Это дуговые туалетные тарелки. У Dime Curity есть характерная характеристика. Когда красный провод и черный провод подключены, но не короткие закрутки и находятся рядом друг с другом, могут возникнуть искры. Это феномен аркирования. Функция тушеной дуги тарелка состоит в том, чтобы предотвратить это.

5. Другие

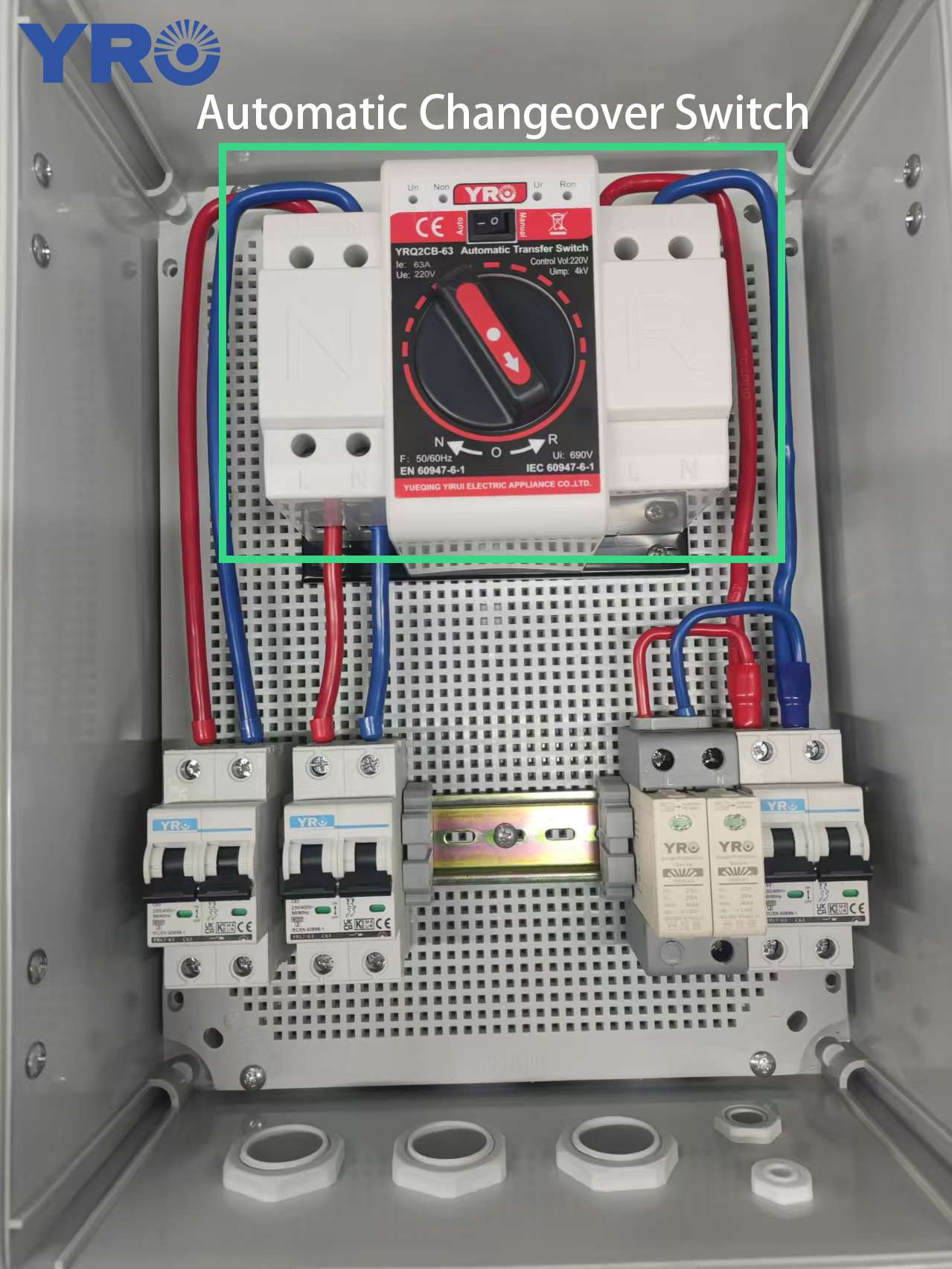

В дополнение к вышеуказанным компонентам, сверху/под напряжением защитники,автоматический переключатель сменыДля двух питания расходных материалов, защитники утечки, контакторов и т. Д. Также могут быть установлены в распределительном поле. Эти компоненты могут быть разумно настроены в соответствии с фактическими потребностями для обеспечения более комплексного решения для защиты энергии и контроля.
