Что такое выключатель и как он работает?

Во время обычного обслуживания энергетических систем специалисты часто сталкиваются с сложной ситуацией: как безопасно прервать электрический поток при обслуживании оборудования, предотвращая при этом несчастные случаи, такие как дуговые вспышки или взрывы из -за операционных ошибок? Он точно основан на этой фактической ситуации, что разборка, выделяемое устройство, было разработано и применяется.

Что такое выключатель？

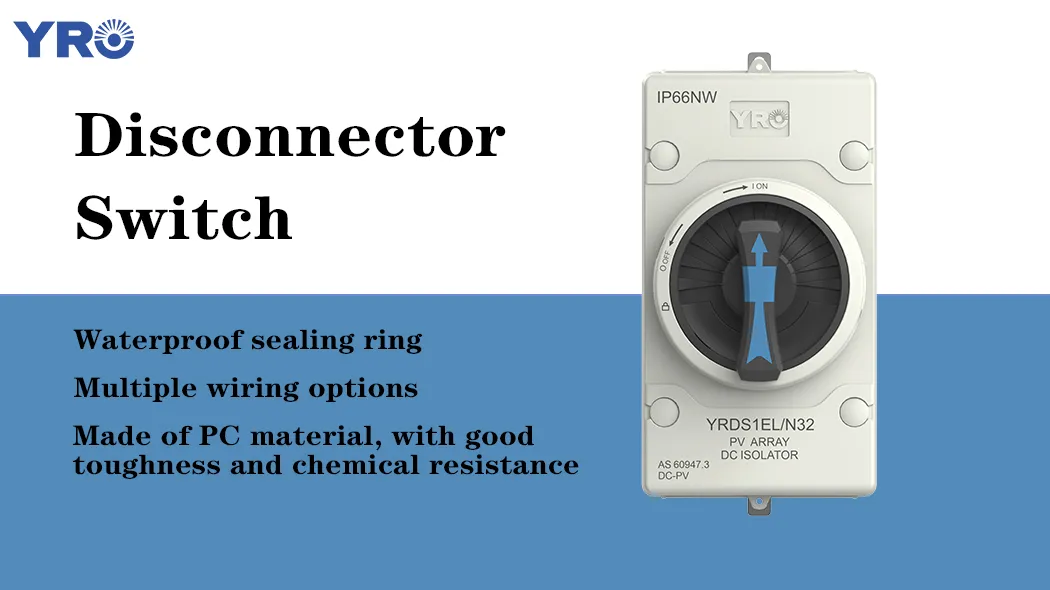

A выключение выключателяэто механическое устройство, используемое в электрических системах, чтобы гарантировать, что цепи полностью отключены. Его основная функция заключается в обеспечении видимой физической изоляции, когда оборудование находится под техническим обслуживанием или неисправностью, предотвращает случайное электроэнергию и обеспечение безопасности операторов. Один из пунктов, чтобы отметить: он обычно не используется для работы с выключением тока нагрузки, но служит для «изоляции источника питания».

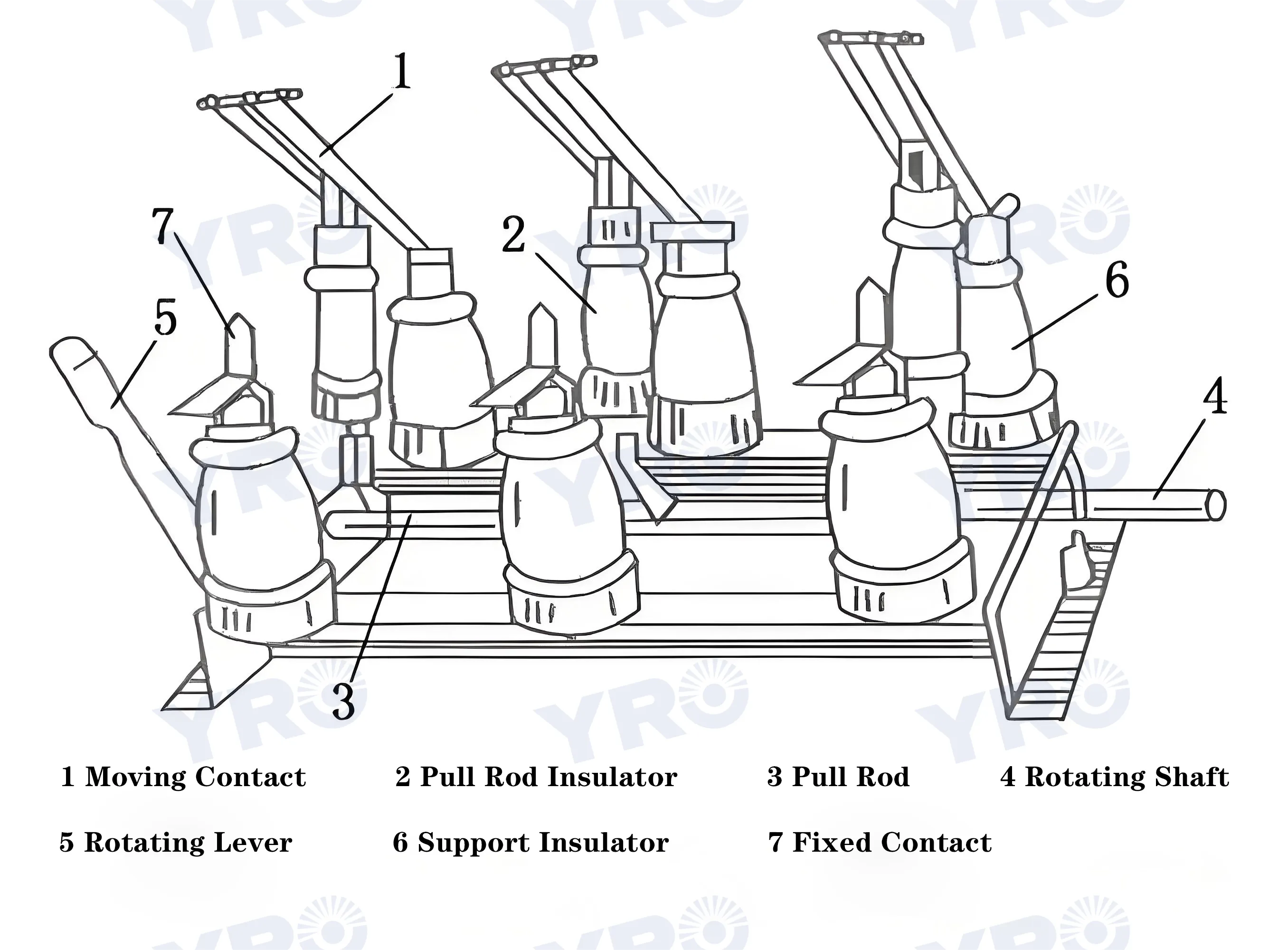

Отключение, также известное как выключатель ножа разъединения, по сути представляет собой металлическую контактную систему со структурой изоляционной опор. В отличие от автоматических выключателей, он не обладает способностью разжигать дуговые возможности, что означает, что ему запрещено работать под нагрузкой; В противном случае оборудование может быть сожжено под высоким напряжением.

Как работает выключатель?

1. Операция открытия:

Шаг 1: Убедитесь, что выключатель схемы был отключен, и в цепи нет тока нагрузки.

Шаг 2: Приведите движущийся контакт, чтобы повернуть или перевести через рабочую механизм, отделяя его от статического контакта, чтобы сформировать видимую поверхность разрушения.

Шаг 3: После того, как контакты будут разделены, расстояние разрыва должно соответствовать требованиям изоляции (например, в системе 10 кВ, оно должно быть ≥150 мм), чтобы гарантировать, что ни один ток проходит.

Шаг 4: Заблокируйте открытое положение и подтвердите состояние через механический индикатор или электрический сигнал.

2. Закрывающая операция:

Шаг 1: После проверки того, что в цепи нет нарушений, удалите устройство блокировки.

Шаг 2: Рабочий механизм побуждает движущийся контакт, чтобы установить тесный контакт со статическим контактом, обеспечивая контактное давление (например, сжимается пружиной) для снижения сопротивления контакта.

Шаг 3: Повышение стабильности посредством контактной конструкции зажима (например, структура двойного лезвия) и электромагнитного блокировки (в сценариях высокого тока короткого замыкания).

Каковы уникальные функциональные особенности различных типов отключения мощности?

Классифицируется по уровню напряжения

Выключатели высокого напряжения: Он используется в системах высокого напряжения 10 кВ и выше, и обычно устанавливается между подстанциями или распределительными трансформаторами. Он имеет сложную структуру и требует сильной изоляции и механической прочности.

Переключатели отключения низкого напряжения: Он используется в системах AC 220V/380V и постоянного тока, широко применяемых в промышленных электрических шкафах и фотоэлектрических коробках соединения. Он имеет компактную структуру и простую работу.

2. классифицируется по структурной форме

Отключение типа ножа: он формируется как металлическое лезвие и достигает выключения, вставляя или вытаскивая его. Обычно он используется в системах низкого напряжения и является наиболее интуитивной формой.

Вращающиеся переключатели отключения: Поворот ручка работы внутренние контакты закрыты или открыты. Он подходит для сценариев с ограниченным пространством и часто используется на панелях механического управления.

Отключение типа ящика: установлен в шкафах переключения типа ящика, он удобен для технического обслуживания и замены и часто используется в системах распределения питания, которые требуют частой работы.

3. Заметано по методу установки

Отключение в помещении: он используется в помещении и разработан с большим акцентом на компактную структуру и пылезащитную способность.

Выключатель на открытом воздухе: Он подходит для наружных сред, таких как на открытом воздухе или на крышах, и для которых необходимо иметь хорошие дождевые, ультрафиолетовые и антикоррозионные характеристики.

4. классифицируется по режиме работы

Ручное отключение мощности: Механический шатун приводится в движение изолированным рабочим рычагом или вращающейся ручкой для разделения контактов. Этот метод в основном используется в системах низкого напряжения или мелкомасштабного распределения мощности.

Электрическая работа: открытие и закрытие переключателя выполняются путем управления механизмом передачи электродвигателем, который обычно наблюдается в сценариях, таких как подстанции высокого напряжения, которые требуют дистанционного управления.

Заключение

Хотя разъединение не является самым сложным электрическим оборудованием, он является важным компонентом для обеспечения личной безопасности и стабильной работы системы схемы. От базового определения до принципа работы, а затем до функциональных различий между различными продуктами, мы видим, что выбор соответствующего разъединения может не только повысить эффективность технического обслуживания, но и значительно снизить частоту несчастных случаев.
