Что может сделать арест, который может сделать выключатель с цепи?

Современным энергетическим системам угрожают переходные скачки напряжения. Эти короткие импульсы напряжения с высокой амплитудой, обычно продолжающиеся от наносекунд до миллисекундов, вызванные ударами молнии, колебаниями сетки или переключением промышленного оборудования, могут молча разрушать точные электронные устройства, от ноутбуков до фотоэлектрических инверторов. Хотя автоматические выключатели имеют решающее значение для предотвращения перегрузки и коротких замыканий, они бессильны в отношении всплесков микросекундного уровня, которые обходят их механические механизмы отключения. Эта статья будет углубляться в функции, которые могут выполнять молния, но выключатели цепи не могут, а также почему оба являются незаменимыми в электрической защите.

Что может сделать арест, который может сделать выключатель с цепи?

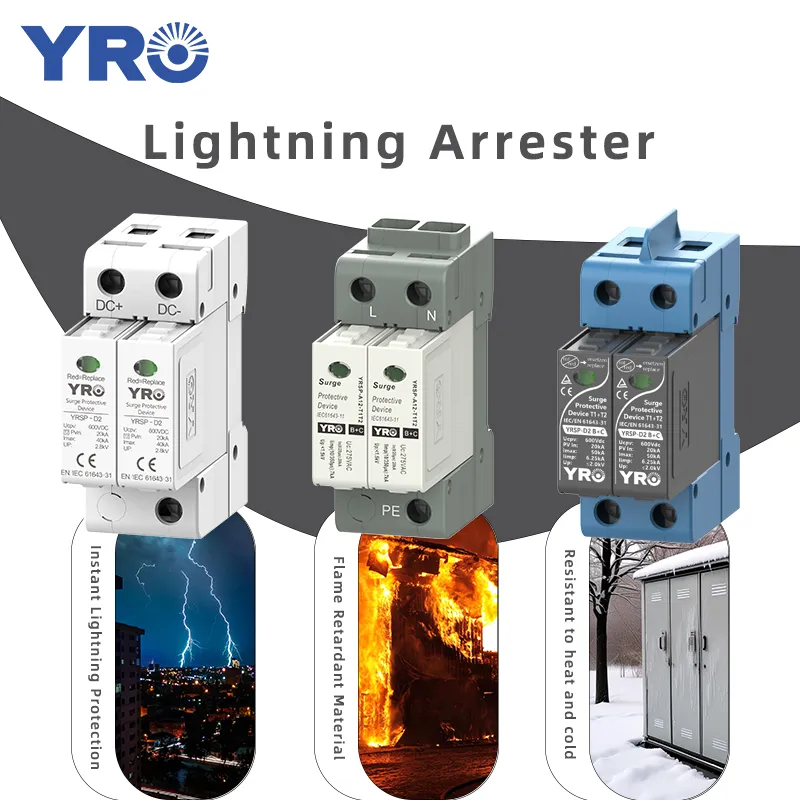

ОбаМолния арестователейивыключателиявляются защитными устройствами в энергетических системах, но они имеют существенные различия в функциональном позиционировании, принципах работы и сценариях приложений.

В результате ареста всплеска используется нелинейные компоненты, такие как варисторы оксида металла (MOV) для проведения перенапряжения в землю в наносекундах, тем самым защищая электронные устройства от мгновенных пиков напряжения (например, удары молнии) - то, что выключатели контуров не могут обрабатывать. Напротив, автоматические выключатели отключают источник питания, только после того, как существует непрерывное перегрузку (например, перегрузка или короткий замыкание), и не могут реагировать на всплески микросекундного уровня. Арестователи всплеска защищают оборудование и автоматические выключатели защиты линии.

Почему выключатели с цепи не могут заменить арестователи всплесков в молнии?

Многие люди хотят использовать автоматические выключатели вместо молний, чтобы сэкономить деньги, но это невозможно. Почему это? Просто прочитайте следующий контент, и вы узнаете.

1. Фундаментальные различия в целях защиты

Как упомянуто выше, молниеносные аресты специально предназначены для подавления переходных процессовперенапряжение, в то время как автоматические выключатели работают только в ответ нааномальные течения(перегрузка или короткий замыкание).

2. Отсутствие нелинейных характеристик

Авсплеск арестапринимает нелинейные материалы сопротивления, такие как оксид цинка (ZNO), которые представляют собой высокое состояние сопротивления (> 1 мОм) при нормальном напряжении. Однако, когда напряжение превышает порог, сопротивление резко падает до <1 Ом, образуя канал разряда с низким импедансом. Эта нелинейная характеристика не обладает автоматическими выключателями.

3. Неравенство времени ответа

• Окружение молнии: отклик на наносекундном уровне, соответствующий временю перед волной молнии (1-5 мкс), и может завершить зажим во время стадии подъема напряжения.
• Выключатель цепи: самое быстрое время работы в миллисекундах, что намного медленнее, чем продолжительность ударов молнии. Когда автоматический выключатель отреагировал, ток молнии проходил через оборудование и нанес ущерб.

4. Механизм восстановления системы после действия

Послевсплеск арестаРазряжает ток молнии, нелинейный резистор немедленно возвращается в состояние с высокой устойчивостью, и система может продолжать работать без перерыва. После того, как выключатель с цепи, источник питания должен быть восстановлен с помощью ручного или автоматического отключения, что приведет к прерыванию питания. В областях с частыми грозами такие перерывы могут происходить неоднократно из -за нескольких ударов молнии, серьезно влияющих на надежность источника питания.

Где должны быть установлены арестователи, которые выключатели схемы не могут достичь?

1. Промежуток контакта с цепным выключателем (открытое состояние)

Когда автоматический выключатель находится в открытом состоянии, с обеих сторон его разрыва образуется изоляционный зазор. В это время волна молнии или оперативное перенапряжение могут подвергаться полному отражению при разрыве, что приводит к удвоению амплитуды напряжения. Амолнияможет быть установлен на стороне линии разрыва, чтобы ограничить отраженное перенапряжение.

2. Разделы накладных линий с высоким риском удара молнии

Поскольку автоматические выключатели могут отрезать только токи короткого замыкания, но не могут перехватить распространение молнии на проводниках,всплеск арестаможет быть установлен на проводниках столбов и башни, на верхних линиях с частыми молниями или сложной местностью.

3. Обе стороны часто открываемого и закрытого контактного переключателя

Когда открывается соединительный переключатель (например, выключатель с цепи или разъединение), боковая линия живой, подвергается воздействию риска проникновения молнии, а выключатель цепи не может обеспечить защиту от разрыва. Следовательно, для подключения переключателей, которые часто находятся в горячем состоянии в режиме ожидания,Устройства молниеносной защитынужно установить на живой стороне.

4. Сторона низкого напряжения трансформатора распределения

После того, как волны молнии проникли в высоковольтную сторону, они могут соединиться с низкой напряженной стороной через электромагнитную индукцию, генерируя переходные удары в несколько раз превышающего номинальное напряжение. АЭлектрический всплеск арестаНа стороне с низким напряжением необходимо образовать многоуровневую координацию с высоковольтной стороной, чтобы обеспечить остаточное напряжение ниже, чем значение допуска оборудования.

Заключение

Арестователи и выключатели по схемам не находятся в замещающих отношениях, а скорее дополняют друг друга. Выключатели схемы отвечают за контроль над перегрузкой, в то время как молния заканчивает мгновенное перенапряжение. Для полной защиты оборудования и оборудования оба являются незаменимыми. Понимание их соответствующих функций и ограничений является ключом к созданию более безопасной и надежной электрической системы.
