Как устройство быстрого отключения RSD с 6–10 строками WiFi может повысить безопасность солнечных фотоэлектрических систем?
Краткое содержание статьи
Устройство быстрого отключения RSD с 6–10 строками WiFiпредназначен для фотоэлектрических установок, которым требуется быстрое отключение нескольких фотоэлектрических цепочек во время определенной аварийной ситуации или отключения. Для EPC-подрядчиков, установщиков, дистрибьюторов и разработчиков проектов в сфере солнечной энергетики выбор правильного устройства требует большего, чем просто подсчет строк. Необходимо проверить напряжение системы, ток, метод управления, варианты связи, защиту окружающей среды, совместимость инвертора и применимые электрические требования. В этом руководстве объясняется, как работает быстрое отключение на уровне цепочки, что следует учитывать при выборе устройства с 6–10 струнами, как планировать установку и обслуживание и какие вопросы следует задать перед покупкой. В нем также представлены соответствующие рекомендации по продуктам компании ЧЖЭЦЗЯНСКАЯ НОВАЯ ЭНЕРГЕТИЧЕСКАЯ КО., ЛТД.
01 · Основы продукта

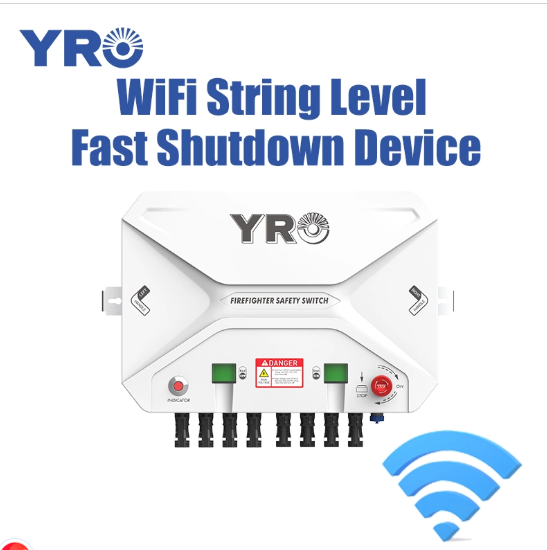

Понимание устройства быстрого отключения RSD с 6–10 строками WiFi
Солнечные фотоэлектрические системы генерируют электричество постоянного тока всякий раз, когда до модулей достигает достаточного количества солнечного света. Даже когда инвертор выключен, части фотоэлектрической батареи и ее проводка постоянного тока могут оставаться под напряжением. Это создает важные вопросы безопасности для монтажников, обслуживающего персонала, аварийно-спасательных служб и владельцев систем.
Устройство быстрого отключения, обычно называемое RSD, предназначено для отключения или уменьшения электрической мощности в определенной части фотоэлектрической системы, когда активируется ее функция отключения. Устройство быстрого отключения на уровне цепочки может управлять несколькими фотоэлектрическими цепочками через общий корпус и коммутационное устройство, в зависимости от его конструкции и номинальной конфигурации.
Термин6-10 струнобычно относится к семейству устройств, предназначенному для размещения конфигурации в этом диапазоне количества строк. Это не означает, что каждая модель автоматически поддерживает любое возможное напряжение, ток или схему подключения. Техническое описание и схема подключения выбранной модели определяют разрешенную конфигурацию.
Если Wi-Fi включен в спецификацию продукта, он может обеспечивать функцию связи или дистанционного управления. Однако Wi-Fi не является неотъемлемой функцией каждого устройства с быстрым отключением. Покупатели должны подтвердить, поддерживает ли конкретная модель Wi-Fi, RS485, другой интерфейс связи или только обычный метод управления выключением.
Ключевой момент:Устройство быстрого отключения является одним из компонентов комплексной фотоэлектрической системы безопасности. Он не устраняет все опасности поражения электрическим током, не заменяет процедуры изоляции и блокировки и не гарантирует обесточивание всех проводников.
02 · Принцип действия
Как работает быстрое отключение в солнечной фотоэлектрической системе
Типичная система быстрого отключения на уровне цепочки включает фотоэлектрические модули, проводку цепочки постоянного тока, выключатель или контроллер отключения, инвертор и соответствующее защитное и заземляющее оборудование. Точная компоновка зависит от архитектуры системы и местных требований к электричеству.
Шаг 1: Нормальное производство электроэнергии
В нормальных условиях эксплуатации солнечные модули производят мощность постоянного тока. Ток течет через сконфигурированные цепочки цепей к инвертору, где он преобразуется в мощность переменного тока для использования или экспорта.
Шаг 2: Инициируется событие выключения
В зависимости от конструкции устройства инициировать отключение может назначенный переключатель, цепь управления, состояние потери питания или утвержденный сигнал управления. Некоторые продукты также предлагают дополнительные функции связи или температуры. Эти особенности должны быть подтверждены для реальной модели, а не предполагаться только на основе категории RSD.
Шаг 3. Устройство отключает указанные цепи постоянного тока.
При обнаружении необходимого триггера устройство задействует свой внутренний механизм изоляции постоянного тока в соответствии со своей конструкцией. Затронутые цепи отключаются в соответствии с указаниями производителя. Результирующее напряжение и реакция отключения зависят от топологии системы, местоположения устройства, схемы коммутации и применимых требований.
Шаг 4. Персонал соблюдает утвержденную процедуру безопасности.
После отключения квалифицированный персонал должен соблюдать правила аварийной ситуации и электробезопасности установки. Им не следует предполагать, что фотоэлектрические модули перестают генерировать электричество при солнечном свете или что к каждому участку проводки автоматически становится безопасно прикасаться.
Для проектировщиков систем важной задачей является проверка полной последовательности отключения, способа срабатывания устройства, расположения коммутационного оборудования и требуемого реагирования в нормальных и аварийных условиях.
03 · Преимущества применения
Почему многониточное отключение имеет значение для проектов солнечной энергетики
Управление несколькими строковыми цепями
Устройство, рассчитанное на шесть-десять струн, может помочь организовать оборудование для отключения фотоэлектрических массивов с несколькими цепями струн. В зависимости от утвержденной конструкции это может упростить компоновку оборудования и снизить потребность в отдельных шкафах. Фактическая экономия зависит от количества струн, кабельных трасс, трудозатрат на монтаж и требований проекта.
Поддержка планирования реагирования на чрезвычайные ситуации
Оборудование для быстрого отключения может стать частью более широкой стратегии электробезопасности, направленной на снижение опасностей во время чрезвычайных ситуаций и технического обслуживания. Четкая маркировка, доступные места управления и документированные процедуры отключения помогают персоналу понять, как работать с системой.
Адрес Условия наружной установки
Солнечное оборудование часто подвергается воздействию дождя, пыли, перепадов температуры, солнечного света и других воздействий окружающей среды. Подходящий корпус и правильно установленные кабельные вводы помогают защитить внутренние компоненты. Требуемый уровень защиты должен соответствовать среде установки и инструкциям производителя.
Улучшите организацию системы
Запланированное расположение нескольких цепочек может упростить идентификацию цепей и документацию по техническому обслуживанию. Монтажникам следует маркировать затронутые цепочки, записывать расположение устройств и поддерживать обновленную однолинейную схему, чтобы технические специалисты могли идентифицировать оборудование, связанное с каждой фотоэлектрической цепью.
Разрешить параметры управления для конкретного проекта
Некоторые семейства продуктов RSD предлагают дополнительные функции управления или связи. Если проект требует удаленного управления, связи по Wi-Fi или интеграции с другой системой мониторинга, перед выбором модели подтвердите точный интерфейс, поддерживаемый протокол, рабочий диапазон и поведение управления.
04 · Техническая оценка
Ключевые технические характеристики, которые необходимо оценить перед покупкой
Техническая совместимость имеет важное значение при выборе устройства быстрого отключения. Одного подсчета строк недостаточно для установления пригодности. Сравните предлагаемое оборудование с данными фотоэлектрического модуля, ограничениями на входе инвертора, схемотехникой и местными электрическими требованиями.
| Параметр | Почему это важно | Что покупатели должны подтвердить |
|---|---|---|
| Количество струн | Определяет количество цепей, на которые рассчитано устройство. | Подтвердите поддерживаемую конфигурацию для конкретной модели. |
| Максимальное напряжение постоянного тока | Должен выдерживать максимальное расчетное напряжение массива. | Рассчитайте напряжение холостого хода в холодную погоду и проверьте номинал устройства. |
| Текущий рейтинг | Определяет, подходит ли путь переключения для тока цепи. | Проверьте рабочий ток, условия короткого замыкания и ограничения производителя. |
| Требования к источнику переменного тока | В некоторых конструкциях для запуска работы используется источник переменного тока или схема управления. | Подтвердите номинальное напряжение, допустимый диапазон, частоту и способ подключения. |
| Триггер выключения | Определяет условия, при которых устройство отключает цепи постоянного тока. | Проверьте работу переключателя, поведение при потере питания и любые автоматические функции. |
| Коммуникация | Может поддерживать удаленный мониторинг или управление в совместимых системах. | Убедитесь, что Wi-Fi или RS485 включены или являются дополнительными. |
| Защита корпуса | Помогает защитить оборудование от попадания пыли и воды. | Проверьте класс IP, защиту кабельного ввода и условия монтажа. |
| Стандарты и сертификация | Поддерживает оценку соответствия применимым требованиям проекта. | Просмотрите текущие сертификаты, отчеты об испытаниях, область применения и требования местного кода. |
Для справки: опубликованная YRO информация о продуктах для своих6-10-строчное устройство быстрого отключения RSDидентифицирует модель YRSD-8A с заявленным напряжением цепочки постоянного тока 1500 В, током цепочки 26 А, номинальным напряжением переменного тока 230 В, рабочим напряжением 100–270 В переменного тока, диапазоном рабочих температур от -40°C до +85°C и степенью защиты IP66. Эти цифры следует сверить с последней версией таблицы данных и точной моделью, предлагаемой для проекта.
Не применяйте характеристики одной модели к каждому изделию семейства 6–10 струн. Номинальные напряжения и силы тока, характеристики связи, схема подключения и сертификаты могут различаться в зависимости от версии.
05 · Сравнение решений
RSD колонны 6–10 в сравнении с другими решениями для останова
Разные фотоэлектрические проекты нуждаются в разных архитектурах отключения. Для некоторых схем может подойти многострунное устройство, тогда как оборудование модульного уровня или другая одобренная система могут лучше соответствовать требованиям проекта.
| Тип решения | Типичная роль | Важное соображение |
|---|---|---|
| 6-10 струн RSD | Отключает назначенные группы фотоэлектрических цепочек посредством механизма на уровне цепочки. | Подтвердите емкость строки, параметры переключения и соответствие требованиям на уровне системы. |
| RSD для одной строки или с небольшим количеством строк | Обслуживает меньшие или более сегментированные конфигурации фотоэлектрических цепей. | Сравните общее оборудование, корпус, проводку и требования к рабочей силе. |
| Быстрое отключение на уровне модуля | Управляет указанным выходом отдельных модулей или групп модулей. | Проверьте совместимость передатчика и приемника и требуемое поведение при выключении. |
| Обычный изолятор постоянного тока | Обеспечивает изоляцию определенных цепей при эксплуатации в соответствии с номиналами и инструкциями. | Обычный изолятор сам по себе может не соответствовать требованиям проекта по быстрому останову. |
Эти решения не являются автоматически взаимозаменяемыми. Например, отключение на уровне цепочки не обязательно обеспечивает снижение напряжения на уровне модуля. Соответствующее решение должно быть выбрано в соответствии с требуемой функцией безопасности, архитектурой оборудования и действующими электротехническими правилами.
06 · Выбор продукта
Как выбрать правильное устройство RSD для фотоэлектрического проекта
1. Рассчитайте фактическое количество строк
Начните с схемы фотоэлектрической панели и количества цепей, которыми необходимо управлять. Убедитесь, что предлагаемое устройство вмещает предполагаемое количество струн и соответствует ли расположение проводки утвержденной изготовителем схеме.
2. Проверьте максимальное напряжение системы.
Напряжение холостого хода фотоэлектрической батареи возрастает по мере падения температуры модуля. Используйте температурный коэффициент производителя модуля и ожидаемую минимальную расчетную температуру объекта для расчета максимального напряжения цепочки. Сравните результат с номиналом оборудования и применимыми проектными ограничениями.
3. Проверьте согласованность тока и защиты.
Ознакомьтесь с токовыми характеристиками модуля, расположением параллельных цепей, защитными устройствами, номиналами проводников и ограничениями производителя RSD. Не предполагайте, что указанный ток цепи эквивалентен каждому возможному максимальному току или номиналу короткого замыкания.
4. Подтвердите метод выключения.
Определите, требуется ли для проекта ручной аварийный выключатель, определенная реакция на потерю переменного тока, дополнительная функция, запускаемая по температуре, дистанционное управление или другой указанный метод. Уточните всю последовательность действий у производителя и разработчика системы.
5. Проверьте требования к связи
Если требуется Wi-Fi, спросите, есть ли в устройстве модуль Wi-Fi, какие сетевые условия ему необходимы и какие функции действительно можно выполнять удаленно. Если используется RS485, подтвердите поддерживаемый протокол, проводку и совместимость с предполагаемым контроллером. Беспроводную связь не следует рассматривать как замену необходимого контроля аварийного отключения.
6. Ознакомьтесь с условиями установки.
Оцените температуру окружающей среды, воздействие прямых солнечных лучей, воздействие воды, пыли, монтажную поверхность, прокладку кабелей и доступ для обслуживания. Класс корпуса имеет значение только в том случае, если изделие установлено с соответствующими сальниками, разъемами, уплотнениями и крышками.
07 · Планирование установки
Планирование установки и соображения безопасности
Оборудование быстрого отключения работает с потенциально опасными цепями постоянного тока. Установка, ввод в эксплуатацию и тестирование должны выполняться квалифицированным персоналом в соответствии с инструкциями производителя и электротехническими правилами, применимыми к месту реализации проекта.
Спланируйте расположение устройства
Следуйте указанному производителем монтажному положению и схеме системы. Если проект требует установки вблизи фотоэлектрической батареи, учитывайте доступ, длину кабеля, воздействие погодных условий и маршрут к инвертору или связанному с ним оборудованию. Следите за тем, чтобы место аварийного управления было четко обозначено и было доступно при необходимости.
Проверьте схему подключения
Перед началом работы подтвердите полярность постоянного тока, назначение цепочек, размер проводника, совместимость разъемов, требования к заземлению или соединению, соединения источника переменного тока и проводку управления. Неправильная полярность или несовместимые разъемы могут повредить оборудование и создать угрозу безопасности.
Координация управления остановом
Убедитесь, что метод управления соответствует дизайну проекта. Определите, какое событие инициирует отключение и какое электрическое состояние должно возникнуть. Если задействовано несколько устройств или компонентов управления, задокументируйте, как они взаимодействуют и что произойдет в случае потери сигнала или питания.
Комиссия перед передачей
Используйте утвержденную процедуру ввода в эксплуатацию, чтобы проверить работу устройства, идентификацию цепи, предполагаемую реакцию на выключение и любые функции связи. Запишите результаты и обновите чертежи системы. Никогда не импровизируйте процедуры тестирования в реальном времени и не обходите защитную функцию для завершения теста.
Напоминание о безопасности:Следуйте инструкциям производителя по изоляции, используйте соответствующее испытательное оборудование и средства индивидуальной защиты, а также проверяйте электрические условия перед тем, как прикасаться к проводникам. Солнечные модули могут продолжать генерировать напряжение постоянного тока даже при дневном свете.
08 · Долгосрочная надежность
Проверка, тестирование и техническое обслуживание для обеспечения надежной работы
Даже правильно выбранное устройство отключения требует соответствующего плана обслуживания. Интервалы проверок должны отражать рекомендации производителя, условия окружающей среды, местные требования и профиль риска установки.
- Визуальный осмотр:Проверьте корпус на наличие трещин, ударных повреждений, коррозии, попадания воды или признаков перегрева.
- Проверка кабелей и разъемов:Осмотрите кабели на наличие незакрепленных, поврежденных или неправильно закрепленных кабелей и проверьте состояние разъемов, используя утвержденные процедуры.
- Обзор маркировки:Убедитесь, что элементы управления отключением, идентификация устройства и затронутые цепи остаются четко промаркированы.
- Функциональное тестирование:Проверьте функцию отключения в соответствии с утвержденной производителем процедурой и применимыми правилами безопасности.
- Проверка связи:Если имеется Wi-Fi или RS485, проверьте поддерживаемые функции связи и управления, не предполагая, что сетевое соединение доказывает работу функции безопасности.
- Документация:Записывайте проверки, результаты испытаний, ремонт, замену деталей и изменения в компоновке фотоэлектрической системы.
Если обнаружено ненормальное состояние, следуйте утвержденной процедуре изоляции и обслуживания. Не открывайте оборудование, находящееся под напряжением, и не проводите внутренний ремонт, если производитель явно не разрешил выполнение этой работы и если лицо, выполняющее ее, не имеет соответствующей квалификации.
09 · Руководство по закупкам
Практический контрольный список закупок для установщиков и дистрибьюторов солнечной энергии
Прежде чем запросить расценки на устройство быстрого отключения RSD с 6–10 строками WiFi, подготовьте электрические и коммерческие требования проекта. Четкая информация помогает поставщикам определить подходящую конфигурацию и сокращает задержки, вызванные повторными техническими разъяснениями.
- Требуемое количество фотоэлектрических цепочек и топология системы.
- Максимальное расчетное напряжение постоянного тока и ожидаемый ток цепи.
- Требуемое напряжение питания переменного тока и допустимый рабочий диапазон.
- Требуемый триггер отключения и устройство аварийного управления.
- Wi-Fi, RS485 или другие требования к связи, если применимо.
- Требуемая защита корпуса и рабочая температура окружающей среды.
- Действующие электротехнические нормы и правила, сертификаты и проектная документация.
- Место установки, способ монтажа, разъемы и сведения о кабельном вводе.
- Количество заказа, запланированная дата поставки, условия гарантии и потребности в запасных частях.
- Последняя версия технических данных, схема подключения, руководство по установке и соответствующие документы по испытаниям.
Сравнивайте поставщиков по техническому оснащению, качеству документации, коммуникации, надежности доставки и послепродажной поддержке, а не полагайтесь только на цену. Если продукт предназначен для регулируемого рынка, убедитесь, что точная модель и конфигурация соответствуют требованиям юрисдикции проекта.
ЧЖЭЦЗЯНСКАЯ НОВАЯ ЭНЕРГЕТИЧЕСКАЯ КО., ЛТД.обеспечивает решения для быстрого отключения фотоэлектрических приложений. Покупатели могут просмотреть информацию о продукции компании и обсудить необходимое количество цепочек, электрические характеристики, защиту корпуса, метод управления и доступные опции, прежде чем окончательно утвердить спецификацию.
10 · Часто задаваемые вопросы
Часто задаваемые вопросы об устройствах быстрого отключения WiFi 6–10 строк RSD
1. Что означают 6-10 струн в устройстве RSD?
Обычно он описывает семейство устройств, предназначенных для фотоэлектрических конфигураций, включающих от шести до десяти цепей цепей. Допустимое количество строк зависит от конкретной модели, конструкции проводки, номинального напряжения и тока. Всегда проверяйте техническое описание производителя.
2. Каково назначение устройства быстрого отключения?
Его цель – отключить или уменьшить электрическую мощность в указанных фотоэлектрических цепях, когда активирована определенная функция отключения. Это часть более широкой системы электробезопасности, которая не устраняет всех опасностей, связанных с солнечным оборудованием.
3. Каждое ли 6-10-струнное устройство RSD поддерживает Wi-Fi?
Нет. Wi-Fi может быть доступен только в некоторых версиях. Подтвердите, поддерживает ли конкретная модель беспроводную связь, что она может контролировать или контролировать, а также требуется ли дополнительное оборудование или настройка.
4. Может ли RSD на уровне строки заменить систему отключения на уровне модуля?
Не автоматически. Два подхода могут обеспечивать разные функции отключения и результаты по напряжению. Система должна соответствовать применимым требованиям к ее местоположению и архитектуре. Подтвердите требуемое поведение при выключении у квалифицированного проектировщика фотоэлектрической системы.
5. Что означает защита IP66?
IP66 указывает на защиту от проникновения пыли и мощных струй воды в соответствующих условиях испытаний. Это не означает, что устройство пригодно для постоянного погружения в воду или для любой среды установки. Правильный монтаж и герметичные кабельные вводы по-прежнему имеют важное значение.
6. Какие электрические параметры следует проверить в первую очередь?
Начните с максимального напряжения постоянного тока, номинальных токов, количества цепочек, требований к источнику переменного тока и метода отключения. Затем проверьте совместимость разъемов, экологические характеристики и применимые требования сертификации к фактическому проекту.
7. Можно ли устанавливать устройство на открытом воздухе?
Пригодность для использования вне помещений зависит от номинала корпуса модели, указанного диапазона температур, инструкций по монтажу, защиты кабельных вводов и фактического воздействия окружающей среды. Подтвердите эти условия в последней версии руководства по установке.
8. Как часто следует проверять устройство RSD?
Следуйте рекомендациям производителя по техническому обслуживанию, местным требованиям к электрооборудованию и плану технического обслуживания на объекте. При функциональном тестировании следует использовать утвержденную процедуру, выполняемую квалифицированным персоналом.
9. Какие документы покупатель должен запросить у поставщика?
Запросите действующее техническое описание, схему подключения, руководство по установке, применимые сертификаты, документацию по испытаниям, сведения о гарантии и информацию о конфигурации для конкретной модели. Убедитесь, что все документы соответствуют фактическому поставляемому продукту.
10. Как я могу запросить предложение у YRO?
Подготовьте необходимое количество цепочек, напряжение системы, ток, метод управления отключением, потребности в связи, среду установки, количество заказа и намеченную дату поставки. Отправьте эти данные в компанию ZHEJIANG YRO NEW ENERGY CO., LTD. для поддержки более точного технического обзора и предложения.
